概述

DYTN型电液动犁式卸料器，是安装在胶带输送机上执行卸料及控制物料输送流量、流向的机械配套产品。可直接安装在胶带输送机的中间架上，能将胶带输送的物料在中途均匀、连续地卸入漏斗（料斗）中，或卸到需要的场所中去。

该产品进一步完善了原ZNX型卸料器的不足之处，由于改用了双犁头、犁头锁紧装置和新型的电动液压推杆，克服了卸料器犁料不尽、刮皮带以及电动推杆过载能力差、常烧毁电机、顶弯丝杆、机械易损坏等缺点，为目前国内先进的一种卸料器。本机设计合理，操作维修简便，可就近或远距离控制，广泛应用于电力、治金、煤炭、化工、建材和港口码头等输送行业中。



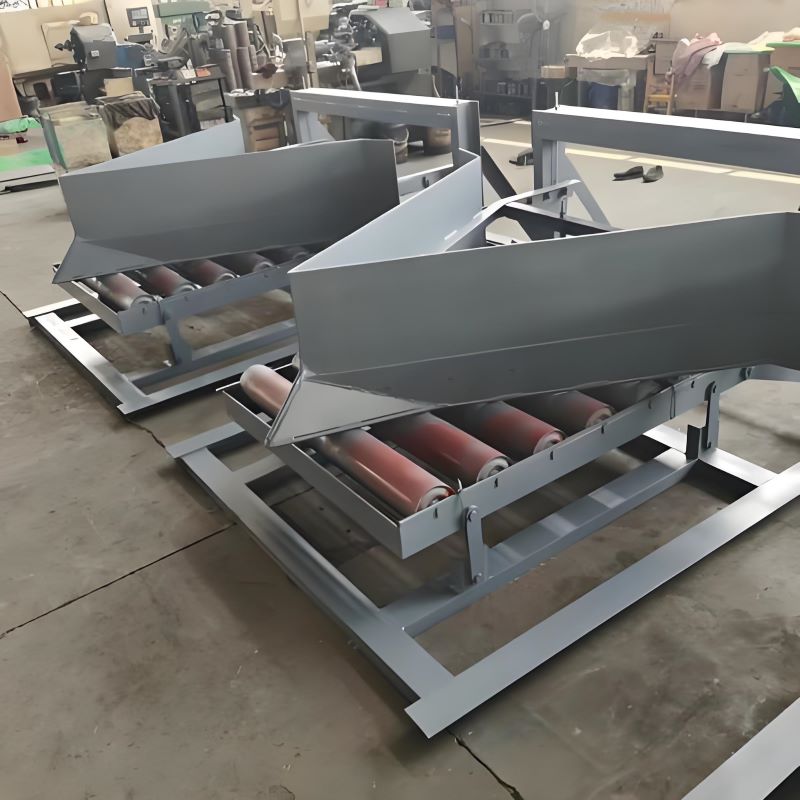

工作原理

电液动犁式卸料器以电动液压推杆为动力源，工作时，通过推杆伸出作用于驱动杆，带动框架前进，完成犁刀下落，并支承起平托辊组，使胶帯工作面平直，犁刀下沿与胶带面贴合紧密，将运行胶带上物料卸入漏斗（料斗）中，或卸到需要的场所去。卸料完毕时，启动推杆缩回作用于驱动杆，带动框架后退，犁刀上抬，可变槽角托辊组平形变回槽形，使胶带工作面恢复槽形状态，让物料平稳通过。

由于电动液压推杆采用液压传动，具有自动过载保护性能。当运行受阻时，油路压力增高到调定的限额，溢流装置迅速而准确地溢流，实行过载保护。电机运转在额定值内，不会烧毁。

电液推杆油路集成块中设计了自锁机构，断电停止，活塞杆能自锁在一定位置上，处于保压状态(电液推杆性能洋情请参阅说明书)。



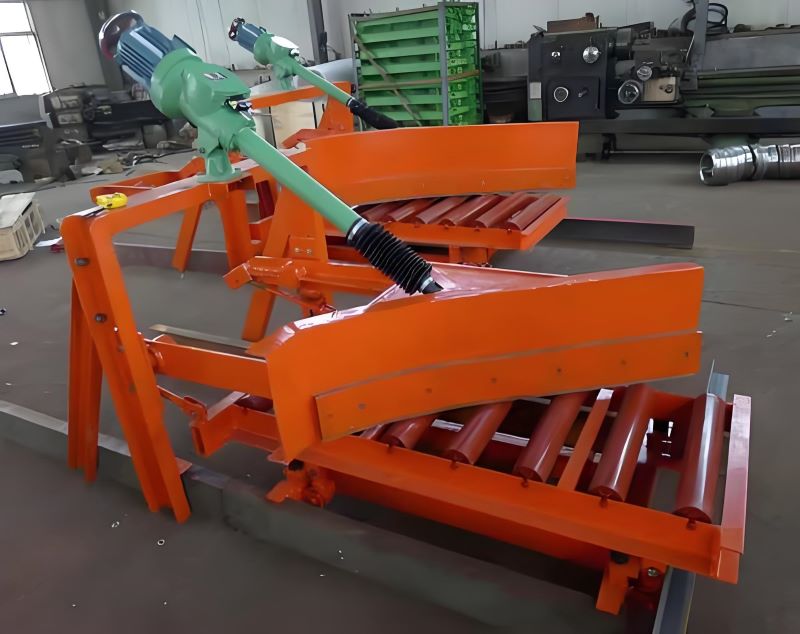

结构特点

1、电动液压推杆采用机、电、液一体化，动作灵敏，运行平稳，行程控制准确，工作油路循环于无压密闭的铜管里，在恶劣的工作环境下，不吸尘、不进水、不漏油，使用寿命比汽缸和电动推杆更长久。

2、根据多种不同的使用行业、场所，设计了多种外形尺寸的电液推杆，其安装尺寸可直接取代汽缸和电动推杆。

3、采用可变槽角托辊组，根据工作状态自动变换平形或槽形状态，有效地防止了撒料。

5、最新设计犁头锁紧装置，共组时犁刀不会因物料的冲击力而抬起或抖动，犁刀下沿与胶带面贴合紧密，无科现象。

6、操作维修简便，可就近控制或远距离集中控制。

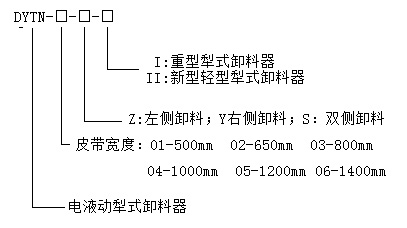

型号编制说明










型号规格介绍

适用胶带宽度			卸料形式	适用范围
1	B=500	DYT700-200	左、右或双侧	堆比重≤3.6t/m³的各类矿石、煤炭、灰渣、化工产品等散装物料
2	B=650	DYT700-200
3	B=800	DYT1000-200
4	B=1000	DYT1000-300
5	B=1200	DYT1750-300
6	B=1400	DYT2500-300

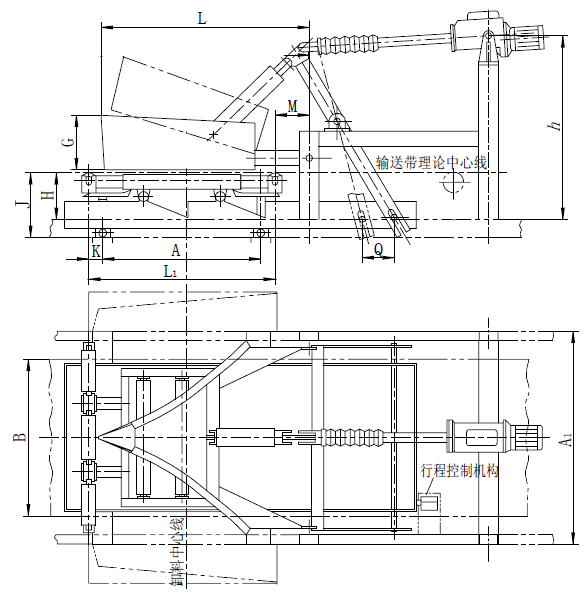

DTYN-S-I重型双侧犁式卸料器外形及安装尺寸:







型号	B	A	A1	G	H	h	J	K	L	L1	M	Q
DYTN01Z(Y)I	500	660	800	200	220	1130	320	120	910	900	200	125
DYTN02Z(Y)I	650	880	950	250	235	1145	335	160	1010	1200	200	170
DYTN03Z(Y)I	800	990	1150	300	270	1200	370	105	1075	1200	200	215
DYTN04Z(Y)I	1000	1040	1350	350	300	1280	420	80	1335	1200	200	250
DYTN05Z(Y)I	1200	1300	1600	400	335	1585	455	100	1510	1500	200	325
DYTN06Z(Y)I	1400	1300	1810	450	350	1600	490	100	1710	1500	200	385
